مهندسی محاسبات بار و فرآیند تولید اسلینگ سیم بکسلی در صنایع سنگین

فرآیند جابجایی سازه‌ های فوق‌سنگین در صنایع مادر، بیش از آنکه نیازمند قدرت مکانیکی باشد، به دقت محاسباتی وابسته است. در کارخانجات کشتی‌سازی، سازنده‌ های ترانسفورماتور های غول‌پیکر و سالن‌های نورد فولاد، انتقال یک قطعه ۵۰ تنی تفاوت بنیادی با جابجایی‌های معمولی کارگاهی دارد. در این سطح از لجستیک، استفاده از طناب ‌های فولادی به تنهایی پاسخگوی تنش‌های وارده نیست؛ بلکه نیازمند طراحی یک زنجیره تعلیق مهندسی‌شده هستیم که در کانون آن، گیس‌بافت و پرس بوش ‌های آلومینیومی قرار دارد. خطای محاسباتی در تعیین مرکز ثقل بار یا نقص در فرآیند فرم‌دهی چشمی اسلینگ، حاشیه امنیت کل سالن تولید را به صفر می‌رساند.

بسیاری از حوادث سقوط بار در صنایع سنگین، ناشی از گسیختگی ناگهانی در گلویی چشمی اسلینگ یا لغزش طناب از درون بوش پرس‌شده است. واقعیت کارگاهی نشان می‌دهد که تکیه بر ظرفیت نامی درج‌شده روی پروانه سیم بکسل بدون احتساب راندمان بافت و زوایای تند اسلینگ ‌بستن، یک ریسک مهندسی است. استهلاک پنهان در این تجهیزات متحرک به صورت خستگی فیزیکی مفرط رخ می‌دهد. مدیریت این ریسک‌ها در صنایع مدرن، تنها با خروج از روش‌های سنتی کارگاهی و استقرار فرآیندهای تمام‌اتوماتیک هیدرولیکی بر پایه استانداردهای سخت‌گیرانه امکان‌پذیر خواهد بود.

فرآیند تولید کارگاهی؛ از کاتر تا پرس متقارن بوش آلومینیومی

ساخت یک ابزار تعلیق استاندارد، یک فرآیند گام ‌به ‌گام متالورژیکی است که با برش سرد طناب فولادی آغاز می‌شود. استفاده از شعله یا هواگاز برای برش سیم بکسل، بافت آلیاژ را دفرمه کرده و ساختار کربنی آن را در نقاط برش تغییر می‌دهد. در روش‌های نوین، طناب با کاتر های دیسکی مخصوص برش خورده و سپس فرآیند فرم‌ دهی چشمی (Eye Sling) بر اساس مدل فلامیش (Flemish Eye) یا بافت معمولی انجام می‌شود. در بافت فلامیش، رشته‌های سیم بکسل به دو گروه ۳ تایی تقسیم شده و به صورت معکوس در هم بافته می‌شوند تا حتی پیش از فرآیند پرس، چشمی توانایی تحمل ۷۵٪ بار نامی را داشته باشد.

مرحله نهایی و استراتژیک، تزریق بوش آلومینیومی یا فولادی تحت فشار هیدرولیکی سنگین است. دستگاه پرس باید تناژ استاتیک مشخصی را به صورت متقارن به بدنه بوش وارد کند تا فلز نرم بوش، کاملاً در میان فواصل رشته‌ های سیم بکسل جریان یابد و قفل مکانیکی کاملی ایجاد شود. کوچک‌ ترین ناهمگونی در فشار پرس، یا استفاده از بوش‌ های واجد ناخالصی، سبب بروز ترک‌ های میکروسکوپی شده که زیر بارهای ضربه‌ای خطوط مونتاژ، به سرعت به گسیختگی کامل اسلینگ منجر می‌شود.

زنجیره تعلیق یکپارچه؛ تطابق مشخصات فنی ادوات در لجستیک صنعتی

یک سیستم لیفتینگ ترکیبی موفق، زمانی بالاترین راندمان را ارائه می‌دهد که تمام متعلقات متحرک و ثابت آن از یک کلاس فنی و مهندسی تبعیت کنند. هماهنگی میان اجزا، نرخ فرسایش زودرس سازه‌ها را به شدت کاهش می‌دهد.

انواع سیم بکسل و ساختار مغزی در تعلیق:

انتخاب مغزی مناسب عامل تعیین‌کننده چقرمگی طناب است. در صنایع فولاد و محیط ‌های داغ، استفاده از انواع سیم بکسل با مغزی فولادی مستقل (IWRC) جهت پیشگیری از دفرمه شدن طناب زیر بار الزامی است. پایش مستمر تنسایل این طناب‌ها، گام اول در پیشگیری از خستگی خمشی است.

محاسبات راندمان در پرس اسلینگ سیم بکسلی:

هر نوع بافت یا پرس، ضریب بازدهی خاص خود را دارد. در فرآیند ساخت و تولید اسلینگ سیم بکسلی استاندارد، مهندسان راندمان اتصال را در محاسبات نهایی کسر می‌کنند (مثلاً راندمان ۹۰٪ برای پرس هیدرولیک). نادیده گرفتن این ضریب، سیستم را در حالت اورلود پنهان قرار می‌دهد.

مدیریت بارهای نامتقارن با انواع اسلینگ بار:

هندسه قطعات صنعتی همیشه متقارن نیست. انتخاب هوشمندانه انواع اسلینگ بار (زنجیری، تسمه‌ای یا ترکیبی) باید بر اساس محل قرارگیری مرکز ثقل (Center of Gravity) انجام شود. عدم توازن بار، یکی از شاخه‌ های اسلینگ را تحت کشش مضاعف قرار داده و آن را به مرز تسلیم می‌رساند.

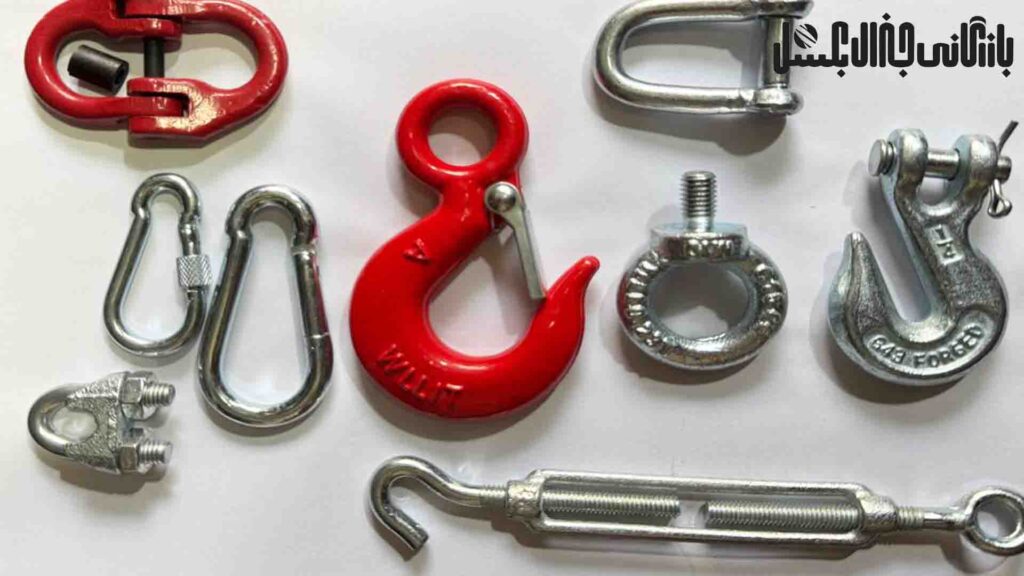

کالیبراسیون اتصالات با زنجیر باربری و اتصالات لیفتینگ گرید بالا:

نقاط اتصال اسلینگ به بار، نیازمند ادوات فورج با چقرمگی فوق‌العاده است. تامین زنجیر باربری و اتصالات لیفتینگ شامل شگل‌های نعل‌اسبی و قلاب‌های چشم‌دار گرید ۸۰ و ۱۰۰، تضمین‌کننده مقاومت سیستم در برابر تنش‌های برشی شدید ناشی از حرکت‌های طولی است.

کاهش ضربه‌های دینامیکی در سازه جرثقیل سقفی:

یک اسلینگ باکیفیت، صلبیت سیستم تعلیق را تعدیل می‌کند. در سیستم ‌های جرثقیل سقفی، استارت‌های ناگهانی بالابر تنش شدیدی به ریل ‌ها و پل‌ ها وارد می‌آورد. استفاده از اسلینگ‌های محاسباتی، نقش دمپر یا مستهلک‌کننده ضربه را ایفا کرده و طول عمر کل سازه را ارتقا می‌دهد.

تضمین اصالت و مهندسی خرید در بازار لجستیک سنگین

در بازاری که قطعات بدون شناسنامه و بوش‌های پرس‌شده غیراستاندارد به وفور یافت می‌شوند، ردیابی اصالت کالا بزرگ‌ترین چالش تیم‌ های نت (نگهداری و تعمیرات) است. مجموعه صنعتی جنرال بکسل با ایجاد کارگاه‌ های تخصصی پرس و بافت مدرن، مهندسی خرید تجهیزات ترابری را دگرگون کرده است. این مجموعه تمام فرآیندهای تولید اسلینگ را بر اساس کدهای کالیبره بین‌المللی انجام داده و برای تمامی محصولات خود، شناسنامه فنی و سرتیفیکیت تست کشش آزمایشگاهی معتبر صادر می‌کند. تکیه بر دانش فنی این مرکز، ریسک خرید قطعات نامرغوب را در صنایع مادر کاملاً حذف کرده است.

تداوم تولید در مگا‌پروژه ‌ها نیازمند خدماتی فراتر از توزیع فیزیکی کالا است. هولدینگ جنرال بکسل با استقرار تیم ‌های مجرب فنی، خدمات جامع محاسبات بار، برآورد زوایای تعلیق و تست‌ های غیرمخرب (NDT) ادواری را در محل کارخانجات ارائه می‌دهد. سبد کالایی این برند شامل دقیق‌ترین ادوات متحرک، انواع اسلینگ‌ های گیس‌ بافت و قطعات فورج سنگین واجد Batch Number ردیابی است. این رویکرد علمی، کارخانجات بزرگ فولاد، معادن و پتروشیمی را قادر ساخته تا با اطمینان کامل از اصالت و کیفیت متعلقات بالابری، بر ارتقای چرخه‌ های تولید خود تمرکز کنند.

تحلیل کیس‌های کارگاهی و سوالات محاسباتی مهندسان ناظر

فرمول محاسبه بار مجاز اسلینگ در حالت بستن زاویه‌دار چیست؟

بار مجاز واقعی یک اسلینگ در حالت زاویه‌دار از فرمول تبعیت می‌کند که در آن زاویه شاخه اسلینگ نسبت به خط عمود است. با افزایش این زاویه، ظرفیت حمل بار به شدت افت کرده و تنش کششی درون سیم بکسل به صورت نمایی بالا می‌رود.

چرا روش فلامیش (Flemish Eye) در تولید اسلینگ ایمن‌تر از بافت‌های معمولی است؟

در روش فلامیش، رشته‌های طناب به صورت مکانیکی در یکدیگر قفل می‌شوند و چشمی اسلینگ حتی بدون بوش پرس‌شده نیز توانایی تحمل بخش عمده‌ای از بار را دارد. بوش آلومینیومی در این روش صرفاً به عنوان یک قفل ثانویه عمل می‌کند، در حالی که در بافت‌های معمولی، ایمنی تماماً به اصطکاک بوش وابسته است.

حداقل ضریب ایمنی (Safety Factor) برای اسلینگ‌های سیم بکسلی در صنایع مادر چقدر است؟

بر اساس استاندارد های بین‌المللی ASME B30.9، حداقل ضریب ایمنی برای اسلینگ‌های طناب فولادی ۵:۱ است؛ یعنی توان گسیختگی نهایی اسلینگ باید حداقل ۵ برابر ظرفیت باربری ایمن (WLL) آن در شرایط استاتیک باشد تا بارهای دینامیکی ناگهانی مهار شوند.
