شارژ سریع چطور کار می‌کند؟ راهنمای USB PD، PPS و GaN برای انتخاب شارژر گوشی

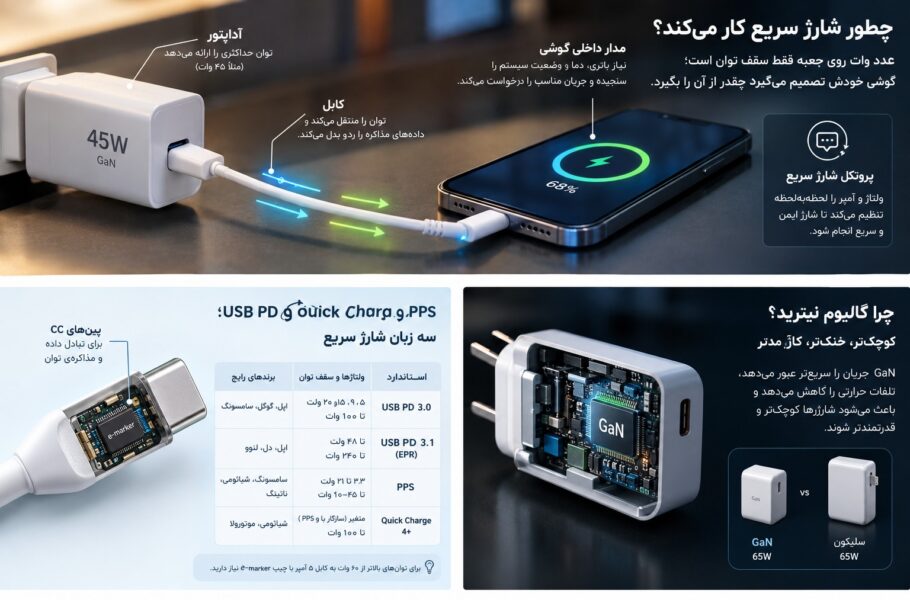

اگر تا حالا یک شارژر ۴۵ واتی خریده‌اید اما گوشی شما با همان سرعت قبلی شارژ شده است، تنها نیستید. عدد ۴۵ وات روی جعبه فقط سقف توان است؛ گوشی خودش تصمیم می‌گیرد چقدر از آن را بگیرد. سرعت شارژ سریع با یک رابطه‌ی دوطرفه بین آداپتور، کابل و مدار داخلی گوشی تعیین می‌شود. شما ممکن است یک شارژر بسیار قدرتمند ۱۰۰ واتی به گوشی متصل کنید، اما دستگاه فقط ۲۰ یا ۲۵ وات دریافت کند. باتری‌های لیتیوم‌یون در برابر جریان نامناسب آسیب‌پذیر هستند و تراشه‌ی مدیریت شارژ درون گوشی همیشه جریان ورودی را مهار می‌کند. برای رسیدن به بالاترین سرعت ایمن، دستگاه‌ها باید با یک زبان مشترک صحبت کنند. این زبان مشترک همان پروتکل شارژ سریع است که ولتاژ و آمپر را لحظه‌به‌لحظه تنظیم می‌کند.

وات روی جعبه‌ی شارژر گوشی یعنی چه؟ ولتاژ، آمپر و مذاکره‌ی توان

وات واحد سنجش توان الکتریکی است و از ضرب ساده‌ی ولتاژ در آمپر به دست می‌آید. برای نمونه، جریان استاندارد ۵ ولت و ۳ آمپر دقیقاً معادل توان ۱۵ وات است. شارژرهای قدیمی جریان ثابتی را بدون گفتگو به باتری تزریق می‌کردند، اما فناوری امروز رویکرد دیگری دارد. آداپتور و گوشی قبل از شروع انتقال انرژی وارد مرحله‌ای به نام مذاکره‌ی توان می‌شوند. در این فرایند، گوشی نیاز باتری و وضعیت حرارتی مدار را می‌سنجد و درخواست سطح معینی از ولتاژ را می‌فرستد. اگر آداپتور نتواند آن سطح درخواستی را تأمین کند، دو دستگاه به یک سطح پایه‌ی ایمن‌تر بازمی‌گردند.

بیشترشارژرهای سریع گوشی امروز برای این مذاکره‌ی توان از پروتکل USB PD استفاده می‌کنند و گوشی‌های سامسونگ و اپل هر دو همین زبان را می‌فهمند. این تبادل داده از طریق پین‌های ویژه‌ی CC در پورت Type-C انجام می‌شود تا از انتقال توان ناامن پیشگیری شود. اگر کابل رابط توان هدایت جریان بالا را نداشته باشد، چیپ مدارْ سقف توان را به سطحی پایین‌تر محدود می‌کند. کابل‌های استاندارد بازار اغلب برای ۳ آمپر طراحی شده‌اند و توان انتقالی آن‌ها حداکثر ۶۰ وات است. انتقال توان‌های بالاتر مثل ۱۰۰ یا ۲۴۰ وات حتماً به کابل ۵ آمپر با چیپ e-marker احتیاج دارد. بنابراین، عدد بزرگ روی جعبه هرگز بدون سازگاری کامل پروتکل و مشخصات کابل فعال نمی‌شود.

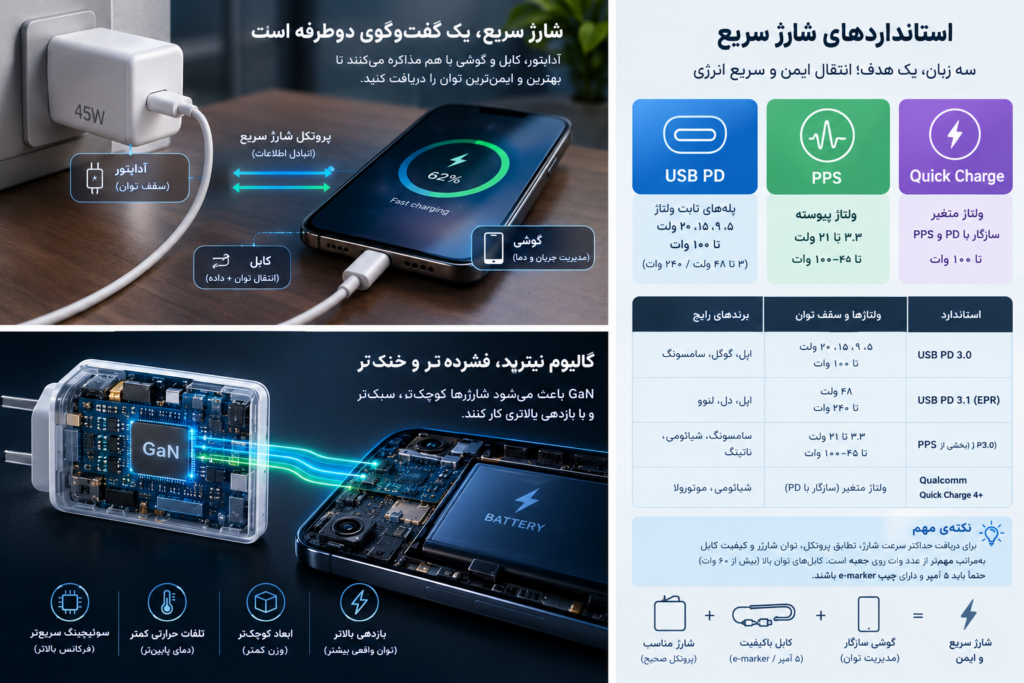

USB PD، PPS و Quick Charge؛ سه زبان شارژ سریع

پروتکل‌های شارژ سریع استانداردهای ارتباطی متفاوتی هستند که شرایط تزریق توان را بین آداپتور و دستگاه مشخص می‌کنند. استاندارد USB Power Delivery 3.0 پله‌های ولتاژ ثابت ۵، ۹، ۱۵ و ۲۰ ولت را برای دستگاه‌های گوناگون فراهم می‌آورد. با معرفی استاندارد جدیدتر USB Power Delivery 3.1 (EPR)، سقف توان نظری تا رقم چشمگیر ۲۴۰ وات گسترش یافته است. این پله‌های ولتاژ ثابت برای لپ‌تاپ‌ها بسیار مفیدند، اما در مدار گوشی‌های هوشمند مقداری اتلاف حرارتی ایجاد می‌کنند. تبدیل یکباره‌ی ولتاژ ۹ به سطح ولتاژ باتری لیتیوم‌یون درون گوشی گرما تولید می‌کند. داغ شدن مدار به کاهش اجباری توان و کند شدن روند کلی شارژ می‌انجامد.

فناوری PPS این محدودیت را با امکان تغییر میلی‌ولتی ولتاژ برطرف کرده است. این ویژگی ولتاژ را در گام‌های ۲۰ میلی‌ولتی تغییر می‌دهد تا تبدیل انرژی با کمترین افت ولتاژ صورت گیرد. فناوری Samsung Super Fast Charging که در توان‌های ۲۵ و ۴۵ وات کار می‌کند، به وجود همین پروتکل وابسته است. از طرف دیگر، استاندارد Qualcomm Quick Charge 4+ نیز برای هماهنگی بیشتر با استاندارد بین‌المللی با ساختار USB PD سازگار شده است. برای شارژ بی‌سیم نوین نیز استاندارد Qi2 از تبادل داده‌های استاندارد شده برای انتقال ۱۵ وات انرژی بهره می‌برد.

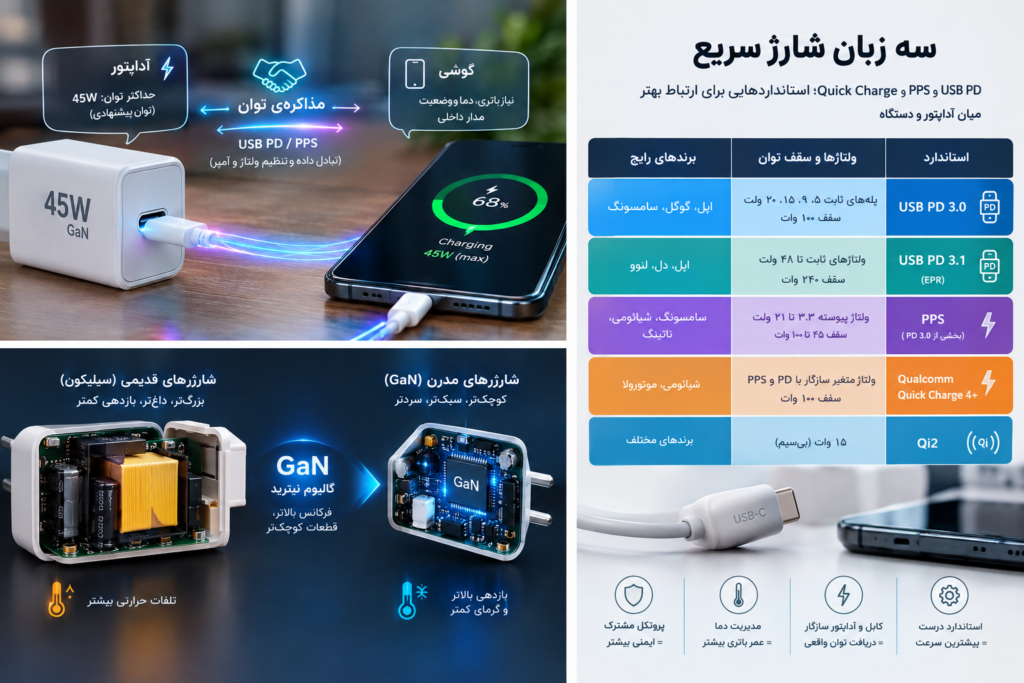

استاندارد	ولتاژها و سقف توان	برندهایی که معمولاً از آن استفاده می‌کنند
USB PD 3.0	پله‌های ثابت ۵، ۹، ۱۵ و ۲۰ ولت؛ سقف ۱۰۰ وات	اپل، گوگل، سامسونگ
USB PD 3.1 (EPR)	ولتاژهای ثابت تا ۴۸ ولت؛ سقف ۲۴۰ وات	اپل، دل، لنوو
PPS (بخشی از PD 3.0)	ولتاژ پیوسته ۳.۳ تا ۲۱ ولت؛ سقف ۴۵ تا ۱۰۰ وات	سامسونگ، شیائومی، ناتینگ
Qualcomm Quick Charge 4+	ولتاژ متغیر سازگار با PD و PPS؛ سقف ۱۰۰ وات	شیائومی، موتورولا

چرا گالیوم نیترید شارژرها را کوچک کرد؟

گالیوم نیترید یک ماده‌ی نیمه‌هادی پیشرفته است که جریان الکتریکی را بسیار سریع‌تر از سیلیکون مرسوم عبور می‌دهد. ترانزیستور ساخته‌شده با GaN می‌تواند در فرکانس‌های کاری بسیار بالاتری سوئیچ کند. وقتی فرکانس مدار افزایش می‌یابد، ترانسفورماتورها و خازن‌های داخلی آداپتور کوچک‌تر می‌شوند. همین جهش فنی موجب شد یک شارژر ۶۵ واتی مدرن به اندازه‌ی آداپتورهای ۵ واتی دهه‌ی گذشته تولید شود. علاوه بر این، ابعاد جمع‌وجورتر به معنای وزن کمتر و آسودگی بیشتر شما هنگام سفر است.

تلفات حرارتی کمتر ویژگی حیاتی دیگری است که بهره‌گیری ازفناوری گالیوم نیترید در شارژرها را به یک گزینه‌ی ایده‌آل تبدیل می‌کند. در ترانزیستورهای سیلیکونی سنتی، بخش قابل‌توجهی از انرژی الکتریکی به شکل گرمای هدر رفته تلف می‌شود. تراشه‌های GaN بازدهی بالاتری دارند و انرژی ورودی را با اتلاف اندک به خروجی منتقل می‌کنند. این مزیت نیاز به قطعات حجیم خنک‌کننده را درون آداپتور برطرف می‌کند. برندهایی چون انکر و باسئوس با همین قطعات نیمه‌هادی توانسته‌اند خروجی‌های پرقدرت چند پورت بسازند. این طراحی کارآمد، مدیریت حرارت را در استفاده‌های طولانی‌مدت تا حد چشمگیری پایدار نگه می‌دارد.

حساب سرانگشتی: ۴۵ وات چقدر زمان صرفه‌جویی می‌کند؟

سرعت شارژ با یک خط مستقیم پیش نمی‌رود و توان دریافتی در طول زمان پیوسته تغییر می‌کند. یک باتری رایج ۵۰۰۰ میلی‌آمپرساعتی موبایل با ولتاژ نامی ۳.۸۷ ولت حدود ۱۹.۴ وات‌ساعت ظرفیت دارد. با احتساب بازدهی تقریبی ۸۵ درصدی، آداپتور باید حدود ۲۲.۸ وات‌ساعت انرژی به گوشی تزریق کند. توان ۴۵ وات این میزان انرژی را روی کاغذ ظرف مدت ۳۰ دقیقه به باتری می‌رساند. بااین‌حال در عمل، چرخه‌ی شارژ شامل دو مرحله‌ی جریان ثابت و ولتاژ ثابت است. دستگاه فقط تا حدود ۵۰ یا ۶۰ درصد ظرفیت خود توان بالا را می‌پذیرد.

زمانی که شارژ باتری به حدود ۶۰ درصد می‌رسد، مدار گوشی برای کنترل دما توان را کاهش می‌دهد. در ۲۰ درصد پایانی ظرفیت باتری، توان ورودی در هر دو آداپتور به زیر ۱۵ وات افت می‌کند. آداپتور ۴۵ واتی صفر تا ۵۰ درصد را حدود ۸ تا ۱۰ دقیقه سریع‌تر از مدل ۲۵ واتی پر می‌کند. اما در زمان شارژ کامل، تفاوت نهایی معمولاً بیشتر از ۶ تا ۹ دقیقه نخواهد بود. شما با انتخاب توان ۴۵ وات، جهش ناگهانی اولیه را دریافت می‌کنید، نه نصف شدن کل زمان شارژ را. این ارقام تقریبی هستند، اما واقعیت فیزیکی رفتار باتری‌های لیتیوم‌یون را به وضوح نشان می‌دهند.

چک‌لیست آزمون شارژر و کابل با USB متر

شما با یک تستر ساده‌ی USB متر می‌توانید کارایی واقعی تجهیزات شارژ خود را به‌طور دقیق بسنجید. برای اطمینان از سلامت کابل و دریافت توان واقعی، این ۵ مرحله را دنبال کنید:

1. بررسی ولتاژ مذاکره‌شده: تستر را به آداپتور وصل کنید و ببینید ولتاژ از ۵ ولت به ۹ ولت یا بازه‌ی متغیر PPS سوئیچ می‌کند یا خیر.
2. سنجش توان در ۱۰ درصد اول: وقتی باتری زیر ۲۰ درصد است، تستر باید بیشترین وات مصرفی مجاز گوشی را نمایش دهد.
3. سنجش افت ولتاژ کابل: کابل رابط را میان تستر و گوشی قرار دهید و دقت کنید افت ولتاژ زیر بار کامل بیش از ۰.۳ ولت نباشد.
4. بررسی پایداری و دما: پس از ۱۵ دقیقه کار مداوم، دمای بدنه‌ی شارژر نباید به سطح داغ و غیرعادی برسد.
5. بررسی سازگاری با برق ایران: مطمئن شوید ورودی آداپتور روی بازه‌ی ۲۲۰ ولت و ۵۰ هرتز کار می‌کند و دوشاخه‌ی آن نیاز به تبدیل ناپایدار ندارد.

اگر تستر در تمام طول فرایند شارژ فقط ۵ ولت را نشان دهد، مذاکره‌ی توان بین دو طرف شکست خورده است. در چنین وضعیتی، کابل رابط توانایی تبادل سیگنال داده را ندارد یا یکی از پورت‌ها استاندارد مشترک را پشتیبانی نمی‌کند. بررسی مداوم ولتاژ مانع از آسیب دیدن سلول‌های باتری در درازمدت می‌شود.

جمع‌بندی

برای دریافت بالاترین سرعت شارژ، تطابق پروتکل بسیار مهم‌تر از عدد وات درج‌شده روی جعبه است. شما پیش از تهیه‌ی آداپتور باید استاندارد مورد نیاز گوشی خود، به‌ویژه نسخه‌های USB PD و PPS را مشخص کنید. فناوری GaN ابعاد آداپتورها را کوچک‌تر و دمای کارکرد آن‌ها را به‌طور چشمگیری مهار کرده است. به یاد داشته باشید که توان‌های بالاتر از ۶۰ وات حتماً به کابل‌های باکیفیت ۵ آمپر دارای چیپ e-marker نیاز دارند. با درک این متغیرها، می‌توانید توان مناسب دستگاه خود را بدون پرداخت هزینه‌ی اضافی برای وات‌های بلااستفاده انتخاب کنید.
